安森美半导体（ON Semiconductor）作为全球领先的电源解决方案供应商，为各类应用提供覆盖低、中、高功率范围的全面电源产品与技术。本文将系统阐述其在不同功率等级下的电源方案设计框图、关键产品选型策略，并聚焦于不间断电源（UPS）设备的技术开发要点与市场销售指南，为工程师与采购决策者提供一站式参考。

一、 安森美电源解决方案功率分级与设计框图

安森美的电源方案根据输出功率和适用场景，通常可分为三大类：

1. 低功率电源方案（<100W）：

• 典型应用：消费电子（手机/平板充电器、适配器）、智能家居、IoT设备、网络通信模块、辅助电源。

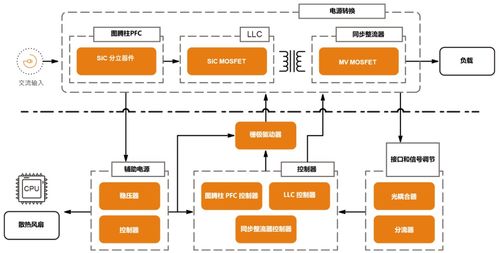

• 设计框图核心：通常采用高度集成的离线开关电源控制器（如NCP134x系列QR反激控制器）、同步整流控制器（如NCP430x系列）和次级侧稳压方案。设计追求高能效（满足CoC, DoE, ErP等标准）、小尺寸和低成本。框图强调初级侧控制、反馈隔离（光耦或FluxLink技术）及高效的EMI滤波设计。

1. 中功率电源方案（100W - 1000W）：

• 典型应用：PC/服务器电源、工业电源、通信电源、LED照明驱动、电动工具充电器。

• 设计框图核心：拓扑结构转向更高效的LLC谐振半桥/全桥（采用NCP139x系列控制器）或主动钳位反激（ACF）。框图包括PFC前端（采用NCP165x系列控制器，以满足功率因数校正要求）、DC-DC主变换级、多路输出同步整流及复杂的数字监控和保护电路。散热管理和功率密度成为关键设计考量。

1. 高功率电源方案（>1000W）：

• 典型应用：数据中心电源、可再生能源（光伏逆变器、储能）、电动汽车充电桩、工业电机驱动、大功率UPS。

• 设计框图核心：采用模块化、并联交错式设计以分散热应力并提升可靠性。拓扑常涉及三相PFC、三电平LLC/T型中性点钳位（TNPC）等先进架构。安森美提供高性能的IGBT、SiC MOSFET（如EliteSiC系列）、栅极驱动器以及相应的控制IC。框图重点展示多相并联控制、均流技术、高级数字电源管理（如基于FPGA或专用ASIC）和全面的保护功能（过流、过压、过温）。

二、 产品选型指南

面对安森美庞大的产品库，选型应遵循以下路径：

1. 明确需求：确定输入电压范围、输出电压/电流、功率等级、能效目标、尺寸限制、安规认证要求及成本目标。
2. 选择拓扑与控制器：根据功率等级和性能需求，参考上述框图选择合适的电源拓扑，并选取安森美对应的控制器/驱动器IC。例如，低功率QR反激选NCP1342，中功率LLC选NCP13992，高性能PFC选NCP1680。
3. 功率器件选型：

• MOSFET/IGBT：根据电压、电流应力及开关频率选择。对于高效率、高频率应用，优先考虑安森美的Super Junction MOSFET或EliteSiC MOSFET/二极管。

• 整流器件：对于次级整流，中高功率应用推荐使用同步整流方案（搭配NCP430x控制器和低Rdson MOSFET）。

1. 辅助元件与评估工具：选用安森美配套的栅极驱动器、电压基准、运放等。充分利用安森美官网提供的仿真模型（PLECS, SPICE）、参考设计（如GreenPoint平台）、评估板和设计计算工具，可大幅加速开发进程。

三、 不间断电源（UPS）设备的技术开发要点

UPS作为电源方案的关键应用领域，其开发需集成安森美多条产品线的技术：

1. 系统架构：根据离线式（后备式）、在线互动式、双变换在线式等不同UPS类型，确定相应的AC-DC（整流/PFC）、DC-DC（升压/降压）、DC-AC（逆变）和静态开关（Bypass）模块的功率流设计。
2. 核心功率转换：

• 整流/PFC级：采用中高功率PFC控制器（如NCP1653/4）和高效MOSFET/SiC器件，实现电网侧的高功率因数与低谐波失真。

• 逆变级：这是UPS的核心，通常采用全桥或三相逆变拓扑。需选用高性能的IGBT模块或分立SiC MOSFET，并搭配隔离栅极驱动器（如NCD57000系列），以实现高效、低失真的正弦波输出。控制算法（SPWM/SVPWM）的实现可借助安森美的数字信号控制器或与MCU厂商合作。

• 电池管理与充电：采用专用的电池充电管理IC和监控电路，确保电池组的安全、长寿命。

1. 关键器件：

• 功率半导体：在线式UPS的逆变和PFC部分对效率要求极高，安森美的EliteSiC MOSFET和模块是提升效率、减小体积的理想选择。

• 控制与保护：采用高可靠性的模拟和数字控制器，并集成完善的保护功能（短路、过载、过温）。

• 传感与隔离：高精度电流/电压检测（如隔离放大器）、光耦或数字隔离器对系统控制和安全至关重要。

四、 销售指南

1. 市场定位：明确目标市场，如数据中心、工业自动化、医疗、通信基站或家庭/办公备用电源。不同市场对UPS的功率、可靠性、效率和成本要求差异巨大。
2. 方案价值主张：

• 基于安森美方案的竞争优势：强调高能效（降低运营成本）、高功率密度（节省空间）、高可靠性（基于车规级或工业级品质）以及完整的方案支持（从芯片到参考设计）。

• 针对SiC方案：突出其在降低系统损耗、提升功率密度、减小散热系统尺寸方面的长期价值，尽管初始成本可能较高。

1. 客户支持：提供基于安森美芯片的成熟参考设计、技术文档和现场应用工程师支持，帮助客户缩短产品上市时间（Time-to-Market）。
2. 供应链与生态：强调安森美稳定的供货能力和垂直整合的制造优势，与分销商建立紧密合作，确保客户生产需求。积极参与行业论坛和展会，展示基于安森美技术的先进UPS原型或产品。

###

安森美凭借从低到高全功率范围的芯片与解决方案，为电源设计工程师提供了强大的工具库。在UPS等关键设备开发中，合理选用其控制器、功率器件和配套方案，能够构建出高效、紧凑且可靠的系统。成功的销售策略则在于深入理解技术优势，并将其精准转化为满足特定市场需求的产品价值。
